X-Meritan ialah Pengawal Suhu ATC-M1 berkualiti China terkemuka dengan PID Kitaran Pendek dan Direka untuk pembekal Objek Mikro. Cabaran kejuruteraan yang melibatkan peranti optik kecil seperti laser DFB memerlukan peraturan haba yang tepat dalam ruang yang sangat terhad. Dengan mengeluarkan pengawal khusus ini di kemudahan kami yang berpangkalan di China, X-Meritan menyediakan pemaju global penyelesaian berprestasi tinggi yang mengimbangi dimensi ultra padat dengan seni bina kawalan tindak balas pantas.

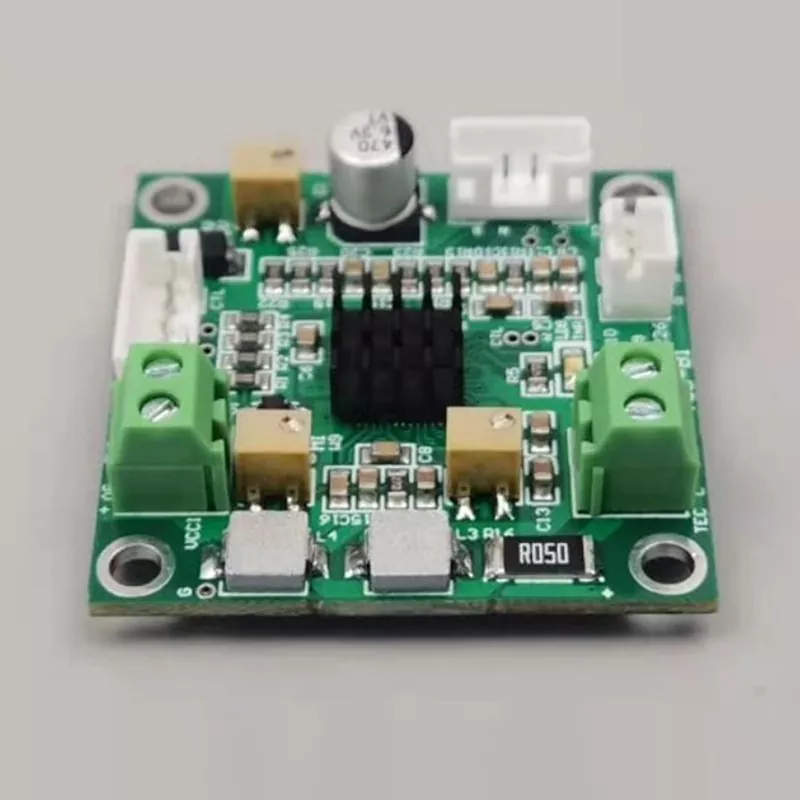

Pengawal Suhu ATC-M1 berkualiti dengan PID Kitaran Pendek dan Direka bentuk untuk Objek Mikro yang dihasilkan daripada X-Meritan ialah modul pengurusan terma unggul yang dioptimumkan untuk pakej TO-CAN dan pemasangan mikro-elektronik. Pengawal ini menggunakan algoritma PID kitaran pendek khusus untuk menyediakan pembetulan serta-merta, memastikan jisim haba skala mikro kekal stabil walaupun terdapat turun naik luaran. Sebagai pengilang yang berdedikasi, X-Meritan telah merekayasa ATC-M1 untuk disepadukan dengan lancar ke dalam sistem di mana ruang dalaman merupakan kekangan kritikal, memberikan ketepatan gred industri tanpa jejak pengawal tradisional.
| Parameter | Keperluan Teknikal / Nilai |
| Nama Produk | Panel Kawalan Suhu |
| Nombor Model | ATC-M1 |
| Voltan Bekalan Papan (DC) | 3.0V - 5.0V |
| Kecekapan Output | lebih kurang 80% |
| Voltan Maksimum TEC | 4.3V (pada bekalan 5V) / 2.5V (pada bekalan 3.3V) |
| Arus Maksimum TEC | 2.5A |
| Jenis Sensor Suhu | 10K NTC |
| Kestabilan Kawalan Suhu | 0.001 darjah C |
| Kaedah Penetapan Suhu | Potensiometer atau Input Analog |
| Julat Kawalan Suhu Lalai | +10 hingga +40 darjah C |
| Suhu Tetapan Lalai Kilang | 25 darjah C |
| Voltan Keluaran Maks Lalai Kilang | 2.0V |
| Arus Output Maks Lalai Kilang | 1.0A |
| Kaedah Pelarasan | Potensiometer W9 |
| Julat Suhu Operasi | -40 hingga +45 darjah C |
| Dimensi (L x W) | 34mm x 20mm |
| Jumlah Tinggi | 15.5mm |
| Tinggi Pin | 5.5mm |
Algoritma PID Kitaran Pendek
Pengawal mempunyai gelung maklum balas yang dioptimumkan yang direka untuk objek mikro dengan inersia haba yang rendah, memberikan penstabilan pantas dan tindak balas pembetulan frekuensi tinggi.
Reka Bentuk Penjimatan Ruang Ekstrem
Direkayasa untuk penyepaduan berketumpatan tinggi, ATC-M1 sesuai dengan rongga dalaman yang paling ketat peranti optik kecil dan perumahan sensor.
Integrasi TO-CAN yang lancar
Direka khusus untuk mengurus laser DFB dan pakej TO-CAN dengan penyejuk dan probe bersepadu, memastikan penstabilan panjang gelombang yang tepat.
Output Terma Berkecekapan Tinggi
Walaupun saiznya kecil, ATC-M1 memberikan kuasa yang konsisten kepada penyejuk mikro, mengekalkan persekitaran terma yang stabil untuk persimpangan semikonduktor yang sensitif.
Kebolehpercayaan Gred Perindustrian
Dihasilkan di kilang yang mematuhi ISO kami, setiap unit menjalani ujian yang ketat untuk memastikan ia dapat menahan persekitaran telekomunikasi dan penderiaan aeroangkasa yang mencabar.
Pengawal Suhu ATC-M1 kami dengan PID Kitaran Pendek dan Direka Bentuk untuk Objek Mikro kini digunakan secara meluas dalam bidang berikut:
Penstabilan Diod Laser DFB: ATC-M1 menyediakan maklum balas kitaran pendek yang tepat yang diperlukan untuk mengelakkan hanyutan frekuensi dalam modul komunikasi gentian optik berkelajuan tinggi.
Pengurusan Terma Pakej TO-CAN: Sesuai untuk menyejukkan dan memantau komponen semikonduktor yang ditempatkan dalam tin logam jenis TO miniatur dengan jisim haba terhad.
Penderiaan Mikro-Optik: Memastikan ketepatan penderia inframerah padat dan pengesan molekul dengan mengekalkan suhu operasi yang stabil.
S: Mengapakah "PID Kitaran Pendek" penting untuk Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek dan Direka untuk Objek Mikro?
A: Objek mikro memanas dan menyejukkan lebih cepat daripada sistem yang lebih besar. PID kitaran pendek membolehkan pengawal mengemas kini outputnya pada frekuensi yang lebih tinggi, menghalang suhu "overshoot" yang sering berlaku dengan pengawal industri standard.
S: Bolehkah ATC-M1 dimuatkan ke dalam sistem optik kecil sedia ada?
A: Ya. Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek dan Direka Bentuk untuk Objek Mikro ialah salah satu reka bentuk kami yang paling padat, dicipta khusus untuk sistem yang ruang adalah halangan kritikal, seperti fotonik bersepadu dan alat diagnostik mudah alih.
S: Adakah X-Meritan menyediakan bantuan teknikal untuk penyepaduan sistem awal?
A: Sudah tentu. Pasukan pakar kami bersedia untuk menyediakan penyelesaian yang pantas dan berkesan, menawarkan sokongan selepas jualan yang komprehensif untuk memastikan ATC-M1 berprestasi optimum dalam reka bentuk perkakasan khusus anda.
1. Tidak seperti peniaga, X-Meritan mengendalikan kilang khususnya sendiri di China. Kami mengekalkan kebolehkesanan penuh setiap komponen dalam ATC-M1, memastikan kebolehpercayaan gred industri terbina dalam setiap unit dari peringkat PCB ke atas.
2. Kami bukan hanya menjual papan; pasukan kami termasuk jurutera aplikasi yang telah bekerja secara langsung pada laser DFB dan projek penyepaduan TO-CAN. Kami memberikan nasihat khusus tentang padanan rintangan haba dan pra-tetapan parameter PID untuk objek mikro anda.
3. Pengawal kami telah digunakan dalam persekitaran berkepentingan tinggi, termasuk komunikasi gentian optik dan diagnostik perubatan, di mana hanyut 0.1°C boleh mengakibatkan kegagalan sistem.
4. Kami memahami sifat R&D yang pantas untuk peranti mikro-elektronik. Kami mengekalkan stok sedia untuk dihantar untuk ATC-M1 untuk menyokong keperluan ujian dan pengesahan segera anda, disokong oleh helaian data teknikal terperinci.
5. Dengan pengalaman bertahun-tahun pengeluaran dan kerjasama, X-Meritan memastikan semua produk memenuhi piawaian industri yang diperlukan untuk pasaran global, menyediakan rantaian bekalan yang boleh dipercayai untuk pengeluar antarabangsa.
