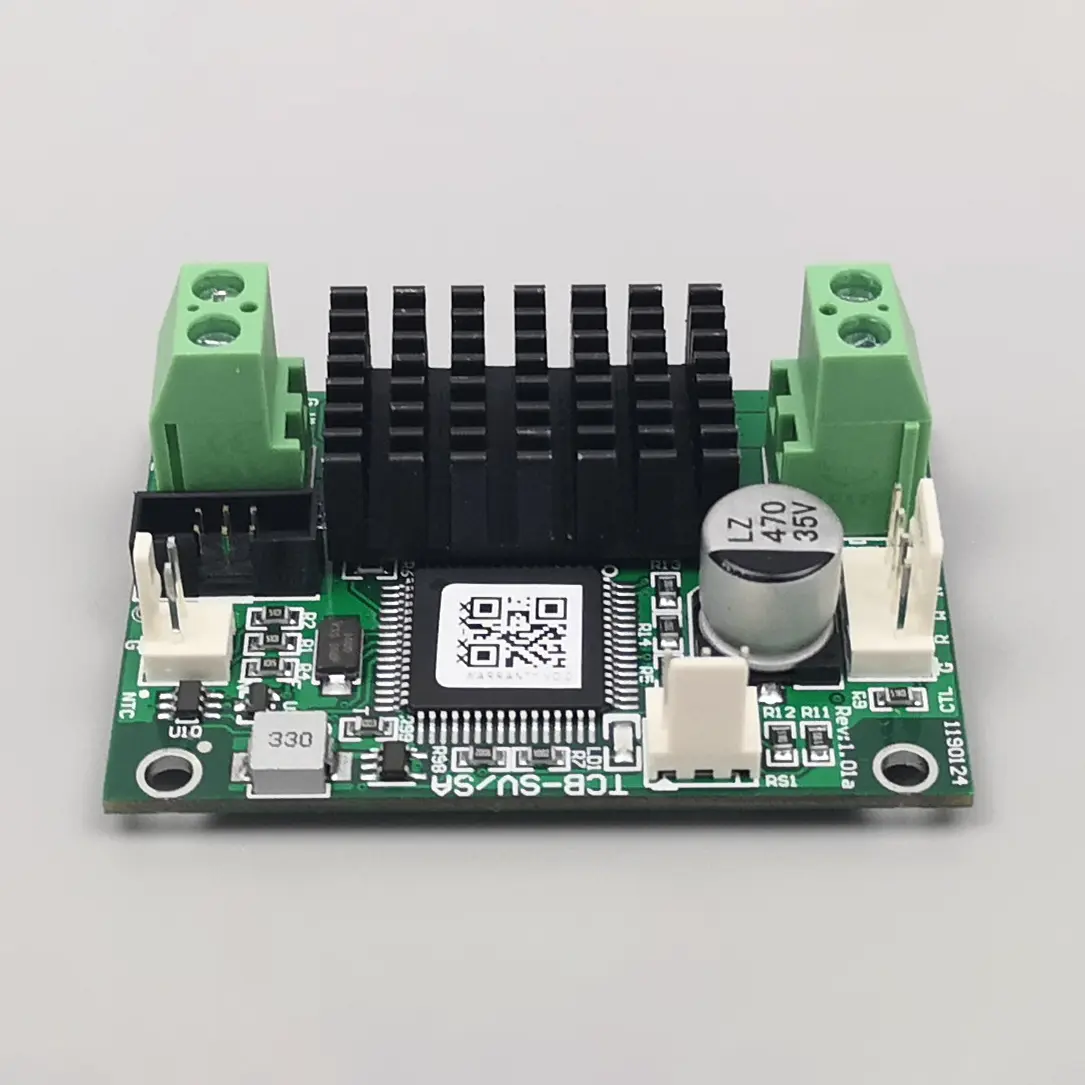

ThePengawal Suhu TCB-SV untuk TEC Mikrotelah muncul sebagai penukar permainan dalam pengurusan terma hiperlokal. Direka untuk penyejuk termoelektrik ultra-kompak (TEC), pengawal ini memberikan stereng arus resolusi tinggi dan kestabilan sub-millikelvin. Dalam penyelaman mendalam ini, kami mengkaji seni bina, kebaikan/keburukan, penggunaan dunia sebenar dan menjawab soalan kejuruteraan yang kerap. Fuzhou X-Meritan Technology Co., Ltd. menyepadukan pengawal ini ke dalam sistem fotonik dan bioperubatan generasi seterusnya. Sama ada anda sedang mengusahakan LiDAR atau amplifikasi DNA, TCB‑SV menawarkan gabungan saiz dan ketepatan yang menarik.
🔬 Apakah yang mentakrifkan Pengawal Suhu TCB-SV untuk TEC Mikro?
Bagaimanakah seni bina kawalannya mengatasi PID tujuan umum?
TCB-SV bukan PID generik; ia menggunakan gelung suapan ke hadapan adaptif ditambah output linear untuk beban mikro-ohm. Ia secara langsung menangani rintangan parasit yang terdapat dalam unsur Peltier kecil. Fuzhou X-Meritan Technology Co., Ltd. telah mengujinya dengan TEC filem nipis (sehingga 2x2 mm) dan memerhatikan riak <0.002°C. Output bipolarnya menghilangkan jalur mati, menjadikannya ideal untuk kitaran kriogenik atau pemanasan berhampiran ambien. Lebih-lebih lagi,Pengawal Suhu TCB-SV untuk TEC Mikrotermasuk antara muka I2C dan analog, jadi ia bersarang di dalam instrumen padat dengan lancar.
⚙️ Keupayaan utama: cara TCB-SV meningkatkan prestasi mikro TEC
Apakah angka kestabilan yang boleh dijangkakan oleh jurutera dengan TEC mikro?
Dengan kerjasama pengguna awal,Fuzhou X-Meritan Technology Co., Ltd.didokumenkan hanyut jangka panjang di bawah ±0.005°C selama 24 jam menggunakan TEC mikro 0.8 A. Pengawal menggunakan penderiaan ADC 24-bit dan penapis pelicin PWM yang pantas. Walaupun dengan beban haba sekecil 0.2 J/K, tiada ayunan berlaku. Jadual di bawah membandingkan TCB-SV dengan pengawal suhu konvensional:
| Parameter |
TCB-SV (Micro TEC dioptimumkan) |
Pengawal Atas Bangku Standard |
| Min. Resolusi semasa TEC |
0.5 mA |
5–10 mA (biasa) |
| Kestabilan suhu (julat 10mK) |
±0.002°C |
±0.05°C |
| Faktor bentuk |
Modul 30 x 30 mm |
½‑rak 4U |
| Keluaran bipolar / linear |
Ya, silang sifar lancar |
Selalunya unipolar atau relay |
📊 Pengawal Suhu TCB-SV: kelebihan & had
Mengapa memilihnya — dan di manakah anda mesti berhati-hati?
| ✅ Mata yang kukuh |
⚠️ Tukar ganti |
- Peleraian arus ultra-halus (sesuai untuk µTEC)
- Bunyi yang sangat rendah: < 1 µV pada sensor
- PID suai dengan tindak balas mikrosaat
- Pemasangan SMD yang padat, pembenaman mudah
- Bekalan luas 5-28 V, kecekapan tinggi
|
- Output maksimum 2 A (bukan untuk TEC besar)
- Memerlukan penalaan perisian tegar untuk TEC eksotik
- Tiada paparan grafik terbina dalam (jarak jauh sahaja)
- Sensitif kepada susun atur kemuatan input
- Kos yang lebih tinggi daripada pengawal hidup-mati asas
|
Walaupun pelaburan awal yang lebih tinggi,Fuzhou X-Meritan Technology Co., Ltd.menekankan bahawa jumlah kos pemilikan menurun kerana penjimatan tenaga dan pengurangan lelaran haba dalam penjajaran fotonik.
🔄 Kitaran haba dinamik dengan TEC mikro
Bolehkah TCB-SV mengendalikan pemanasan/penyejukan berselang-seli pantas tanpa overshoot?
Ya — salah satu ciri terobosanPengawal Suhu TCB-SV untuk TEC Mikroialah "suapan halaju terma ke hadapan". Dalam penstabilan panjang gelombang PCR atau laser, anda selalunya perlu menukar antara pemanasan dan penyejukan dengan cepat. TCB-SV menjangkakan pembalikan Peltier dan mengimbangi EMF belakang. Fuzhou X-Meritan Technology Co., Ltd. menunjukkan kadar slew 5°C/s pada TEC 3x3 mm dengan overshoot <3%. Ini menjadikannya sempurna untuk pembungkusan laser lata kuantum dan kitar terma cecair mikro.
🏭 Panorama aplikasi: di mana TCB‑SV membuat perbezaan
Medan canggih manakah yang paling mendapat manfaat?
-
Transceiver optik– Penstabilan suhu laser DWDM (TEC mikro dalam pakej rama-rama).
-
Diagnostik perubatan– Cip amplifikasi isoterma (LAMP) memerlukan ketepatan ±0.1°C.
-
Angkasa / aeroangkasa– Pengesan IR miniatur menyejukkan dengan bajet kuasa yang rendah.
-
Instrumentasi makmal– Mikrokalorimetri, di mana jisim haba yang rendah adalah penting.
Fuzhou X-Meritan Technology Co., Ltd. membekalkan TCB‑SV kepada makmal penyelidikan yang membangunkan penderia kuantum, kerana profil EMCnya sangat bersih.
❓ Soalan lazim (TCB‑SV & TEC mikro)
Adakah TCB-SV berfungsi dengan arus TEC sub‑milliamp?
betul-betul. Peringkat keluaran TCB-SV adalah linear hingga 0.2 mA, terima kasih kepada DAC 16-bit dan pemacu op-amp ketepatan. Banyak TEC mikro, terutamanya untuk penyejukan sensor, memerlukan arus di bawah 10 mA. Pengawal mengekalkan kelinearan walaupun pada tahap rendah ini, mengelakkan "herotan silang" yang dilihat dalam reka bentuk jambatan H. Fuzhou X‑Meritan Technology Co., Ltd. menyediakan nota aplikasi untuk menentukur perintang deria untuk memaksimumkan ketepatan di bawah 1 mA.
Apakah jenis antara muka penderia suhu yang serasi?
TCB-SV asli menyokong PT100/1000 RTD, termistor NTC (dengan jadual linearisasi), dan juga sensor keadaan pepejal seperti AD590 atau LM335 melalui bahagian hadapan analog yang boleh dikonfigurasikan. Ia termasuk ADC delta-sigma 24-bit dengan arus pengujaan boleh atur cara. Untuk aplikasi TEC mikro, kami mengesyorkan menggunakan termistor cip NTC kecil (saiz 0201) untuk mengurangkan ketinggalan terma. Fuzhou X‑Meritan Technology Co., Ltd. boleh membekalkan lengkung termistor pra-padanan untuk mempercepatkan penyepaduan.
Bolehkah saya merangkai berbilang pengawal TCB‑SV untuk kawalan TEC mikro berbilang zon?
Ya, TCB‑SV termasuk antara muka I²C/SMBus dengan pengalamatan boleh dikonfigurasikan. Anda boleh mengendalikan sehingga 16 peranti pada satu bas, menjadikannya mudah untuk membina sistem berbilang saluran untuk kisi pandu gelombang tersusun atau penggilap termoplat mikro. Hos boleh membaca telemetri suhu dan menulis titik set secara individu. Fuzhou X‑Meritan Technology Co., Ltd. menawarkan perpustakaan Python dan GUI untuk prototaip pantas.
Adakah perisian tegar TCB‑SV boleh ditingkatkan untuk bahan TEC masa hadapan?
Pasti. Ia mempunyai pemuat but pengaturcaraan dalam aplikasi (IAP) pada UART/I²C. Apabila TEC filem nipis baharu dengan galangan berbeza atau pekali Seebeck muncul, anda boleh mengemas kini jadual PID dan linearisasi. Fuzhou X‑Meritan Technology Co., Ltd. kerap mengeluarkan patch perisian tegar yang meningkatkan penjadualan perolehan adaptif untuk TEC mikro baharu. Ini membuktikan pelaburan anda pada masa hadapan.
Apakah perlindungan yang disertakan TCB-SV untuk TEC mikro yang halus?
Ia menampilkan pengehadan arus boleh atur cara, penutupan haba dan permulaan lembut yang menghalang arus masuk. Pengawal sentiasa memantau voltan TEC dan boleh mengesan keadaan litar terbuka atau litar pintas di bawah 100 µs, kemudian melumpuhkan output. Tahap perlindungan ini penting untuk TEC mikro mahal yang dibenamkan dalam perkakasan perubatan atau aeroangkasa.
📚 Rujukan & sumber teknikal
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – ringkasan produk TCB‑SV & kertas putih (2025)
- 🔗 Transaksi IEEE mengenai Komponen, Teknologi Pembungkusan dan Pembuatan: “Pengawal TEC Mikro untuk optik pakej bersama” (Jilid 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Jurnal Analisis Terma: “Kawalan sub‑millikelvin dengan peranti Peltier kecil” (2023) – https://link.springer.com/article/... (anchor)
- 🔗 Nota permohonan AN‑102:Memandu TEC mikro tanpa ayunanoleh Fuzhou X‑Meritan Technology Co., Ltd. (tersedia atas permintaan)
ThePengawal Suhu TCB-SV untuk TEC Mikrosedia untuk penilaian anda.Fuzhou X‑Meritan Technology Co., Ltd. menyediakan ulasan reka bentuk percuma, unit sampel dan perundingan teknikal. Hubungi kamisekarang.
