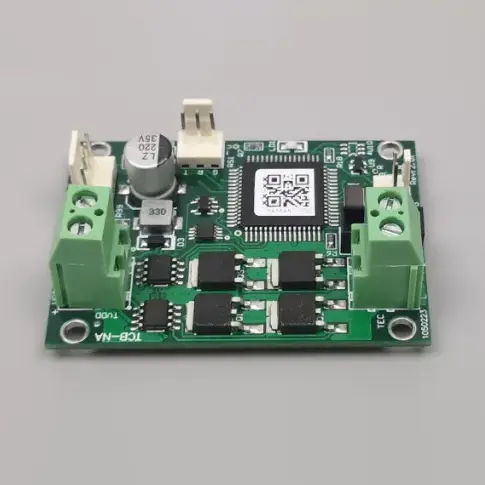

X-Meritan ialah Pengawal Suhu TCB-NA berkualiti China profesional untuk pembekal Penyejuk Standard. Direka bentuk untuk prestasi kos dan kebolehpercayaan yang tinggi, Papan Pengawal Suhu TCB-NA Ketepatan Tinggi ialah penyelesaian ideal untuk menstabilkan diod laser dan pelbagai peralatan rumah pintar. Dengan memanfaatkan kepakaran pembuatan kami yang mantap di China, X-Meritan menyediakan rakan kongsi global Papan Penyejuk Semikonduktor TCB-NA yang tahan lama untuk Kawalan Suhu yang mengimbangi kepelbagaian fungsi dengan harga yang boleh diakses.
Pengawal Suhu TCB-NA untuk Penyejuk Standard yang dihasilkan oleh X-Meritan sebagai pembekal China ialah modul pengurusan haba serba boleh yang direka bentuk untuk keperluan penyejukan industri dan komersil am. Pengawal Suhu TCB-NA untuk Penyejuk Standard memudahkan pengawalseliaan yang tepat melalui seni bina kawalan dua arah, membolehkan peralihan lancar antara mod pemanasan dan penyejukan. Sebagai rakan kongsi penyelesaian yang dipercayai, X-Meritan telah mengoptimumkan siri ini untuk berfungsi dengan berkesan dengan bekalan kuasa standard, menawarkan antara muka bersiri ASCII yang mesra pengguna yang memastikan penyepaduan terus ke dalam ekosistem perkakasan sedia ada.
|
Parameter |
Spesifikasi |
|
Voltan Bekalan Papan |
4.5–27V (mesti sepadan dengan voltan TEC) |
|
Voltan TEC |
5V–27V (mesti ≥ voltan bekalan) |
|
Arus TEC |
0–10A |
|
Penderia Suhu |
10K NTC (nilai B lalai: 3950; nilai B sebenar tidak terhad—hanya mempengaruhi suhu mutlak, bukan mengawal ketepatan) |
|
Ketepatan Kawalan Suhu |
±0.1°C |
|
Tetapkan Ketepatan Suhu |
±0.1°C |
|
Julat Pengukuran Suhu |
-30°C hingga +147°C |
|
Julat Suhu Kawalan |
-20°C hingga +100°C |
|
Suhu Tetapan Kilang Lalai. |
25°C (boleh disesuaikan atas permintaan) |
|
Dimensi (L × W × H) |
60mm × 42mm × 26.5mm (22mm di atas papan, ketebalan PCB 1.5mm, pin ≤3mm di bawah) |
Pengurusan Terma Dwiarah
Menyokong kedua-dua mod pemanasan dan penyejukan dengan konfigurasi fleksibel parameter TEC, menjadikannya boleh disesuaikan dengan pelbagai keadaan ambien dan suhu sasaran.
Komunikasi Bersiri Terpiawai
Tetapan suhu dan pemantauan masa nyata diurus dengan mudah melalui protokol ASCII standard, serasi dengan alat bersiri biasa seperti Windows HyperTerminal untuk penggunaan pantas.
Antara Muka Isyarat Komprehensif
Termasuk output khusus untuk isyarat penggera dan status "sedia", di samping input kawalan untuk penutupan TEC, meningkatkan potensi keselamatan dan automasi keseluruhan sistem.
Peraturan ON/OFF Stabil
Menggunakan kaedah kawalan yang terbukti untuk memastikan penyelenggaraan suhu yang boleh dipercayai, menyediakan persekitaran terma yang konsisten untuk komponen sensitif seperti diod laser dan peralatan makmal.
Nisbah Kos Prestasi Tinggi
Direkayasa untuk menyampaikan ciri kawalan ketepatan tinggi yang penting sambil kekal sebagai pilihan yang berdaya maju dari segi ekonomi untuk aplikasi industri berskala besar dan pembuatan perkakas pintar.
Pengawal Suhu TCB-NA untuk Penyejuk Standard beroperasi menggunakan logik kawalan ON/OFF yang mudah tetapi berkesan yang disesuaikan untuk penyejuk termoelektrik standard. Sistem memantau suhu melalui penderia yang disambungkan dan membandingkannya dengan titik set yang ditentukan pengguna melalui pemproses dalamannya. Berdasarkan sisihan ini, pengawal menguruskan aliran kuasa ke TEC secara dwiarah, membalikkan arus untuk bertukar antara pemanasan dan penyejukan mengikut keperluan. Walaupun model ini memberikan kestabilan yang teguh untuk aplikasi standard, ia direka untuk kesederhanaan, membolehkan voltan keluaran mengikuti bekalan input secara langsung untuk memaksimumkan penghantaran kuasa kepada elemen penyejukan.
S: Apakah pertimbangan kritikal mengenai voltan bekalan untuk TCB-NA?
J: Tidak seperti siri NE atau NC lanjutan kami, Pengawal Suhu TCB-NA untuk Penyejuk Standard tidak menampilkan pengehadan voltan keluaran dalaman. Oleh itu, anda mesti memastikan voltan bekalan adalah kurang daripada atau sama dengan voltan terkadar TEC anda untuk mengelakkan beban komponen.
S: Bagaimanakah TCB-NA memberi kesan kepada kestabilan kuasa sistem?
J: Kaedah pensuisan yang digunakan oleh pengawal ini boleh meningkatkan riak bekalan kuasa pensuisan yang disambungkan. Jika sistem anda termasuk papan lain yang sensitif kepada gangguan elektromagnet, kami mengesyorkan agar TCB-NA dikuasakan secara berasingan untuk mengekalkan integriti data dan kestabilan papan.
S: Bilakah saya harus memilih TCB-NA berbanding model TCB-NE?
J: Pengawal Suhu TCB-NA untuk Penyejuk Standard sesuai untuk aplikasi di mana kecekapan kos dan ketepatan standard menjadi keutamaan. Jika projek anda memerlukan kecekapan tenaga maksimum atau resolusi suhu yang lebih tinggi, kami mencadangkan anda menaik taraf kepada siri TCB-NE.
1. Tidak seperti kebanyakan pengedar, X-Meritan mengendalikan kilang berdedikasinya sendiri di China, membolehkan kami mengekalkan pengawasan langsung ke atas keseluruhan proses pengeluaran—dari pemasangan PCB hingga penentukuran akhir setiap unit TCB-NA.
2. Dengan pengalaman lebih berpengalaman dalam sektor pengurusan haba, kami telah mengoptimumkan pengawal kami berdasarkan maklum balas dunia sebenar daripada industri diod laser dan peralatan perubatan, memastikan reka bentuk perkakasan yang mengutamakan ketahanan jangka panjang.
3. Apabila anda berunding dengan kami, anda bercakap terus dengan jurutera yang mereka bentuk perkakasan. Kami menyediakan panduan teknikal yang tepat tentang pengurusan riak kuasa dan pemadanan voltan untuk mengelakkan risiko beban TEC.
4. Dengan menguruskan pasukan logistik luar negara yang profesional dan mengekalkan inventori komponen standard yang stabil, kami memendekkan kitaran perolehan secara berkesan dan menawarkan harga yang lebih kompetitif daripada peruncit antarabangsa tradisional.
5. Produk kami dihasilkan di bawah piawaian industri yang ketat, memastikan bahawa Pengawal Suhu TCB-NA untuk Penyejuk Standard secara konsisten memenuhi keperluan keserasian elektromagnet (EMC) yang diperlukan untuk penyepaduan sistem yang kompleks.
